薄膜开关的12条成品检验标准

2021-09-01

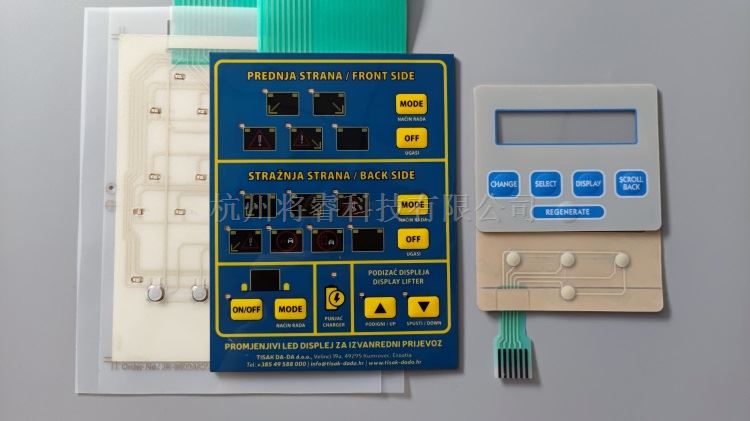

标准1-断线、短路:不允许导体有任何断、短路现象。



标准2-导体:线路上不得有指纹、异物;导体应均匀、光滑。



标准3-油墨:覆盖于银浆线路上的油墨,应确保完全将银浆覆盖,不得有极为明显的银浆凸出。



标准4-上下线路位置偏移:上下线路各开关接点中心位置相互偏移允许公差为±0.2mm。



标准5-材质:基材、银浆、油墨、夹层、面胶、背胶、补强板、绝缘印刷应符合图纸规定。



标准6-形状:外形、导体线路、绝缘处理等应符合图纸规定,提供实物样品保持一致。



标准7-冲压毛边及模具挤弯尺寸:冲压毛边及挤弯尺寸,不应大于0.2mm。



标准8-开关接触点:均不得有任何绝缘油墨附着,绝缘油墨面应平整,避免有任何气泡或针孔等缺陷。



标准9-毛刺等瑕疵:表面不得有残留的材料屑、异物、污点、凹凸;不得有油脂、外形不许有毛刺。



标准10-伤痕:所有线路及接点不得有贯穿表里的割痕(即割痕由线路上割基材),轻微的擦伤亦以不影响其阻抗为原则,碳墨表面极易有擦痕产生,其擦痕以不影响线路导通为准则。



标准11-附着强度:绝缘油墨干燥后,将油墨面互相贴靠,再经重压24小时后,需确保绝缘面互不粘连。



标准12-跳线:所有跳线均按线路导体要求,且所有跳线产品均需经过100%的开、短路测试及绝缘电阻测试,确保没有任何开、短路,同时绝缘电阻应大于500MΩ。
