用数据说话:薄膜开关、薄膜面板到底有多薄?

2021-08-18

到底多薄,才能被称为薄膜面板、薄膜开关?

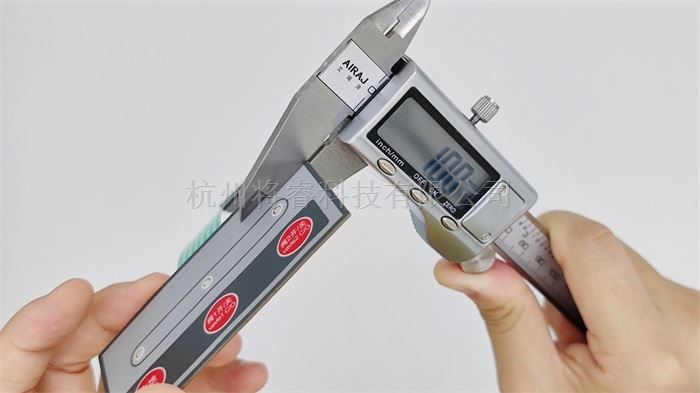

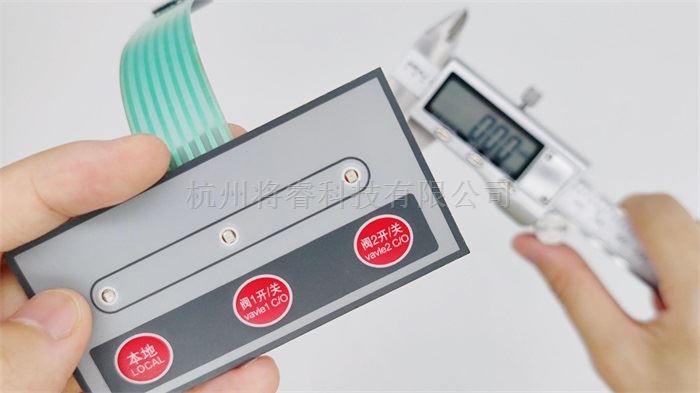

薄膜开关与数显游标卡尺



薄膜面板的厚度范围


薄膜面板一般是2层结构:面板层与背胶层

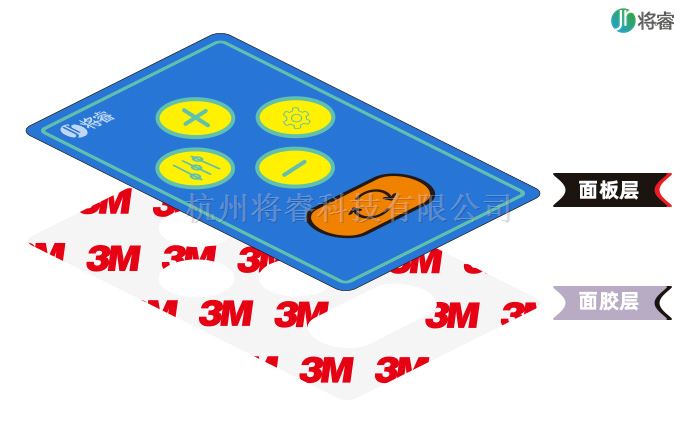

薄膜面板结构图-将睿原创


睿生产的面板厚度,厚度范围在0.22mm~1.17mm之间。



将睿生产的厚度为0.50mm的薄膜面板


面板最薄0.22mm,跟2张A4纸的厚度差不多。(一张A4纸的厚度大约是0.1mm)

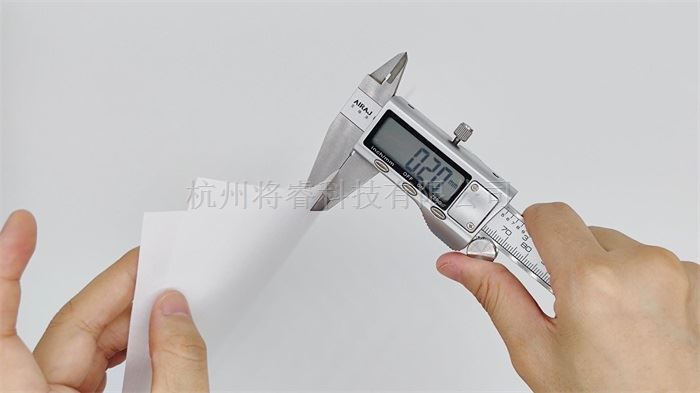

2张普通A4纸的厚度约为0.2mm


你没看错,将睿生产的薄膜面板,最厚也才1.17mm,较为接近我国身份证的厚度(1.0mm)。

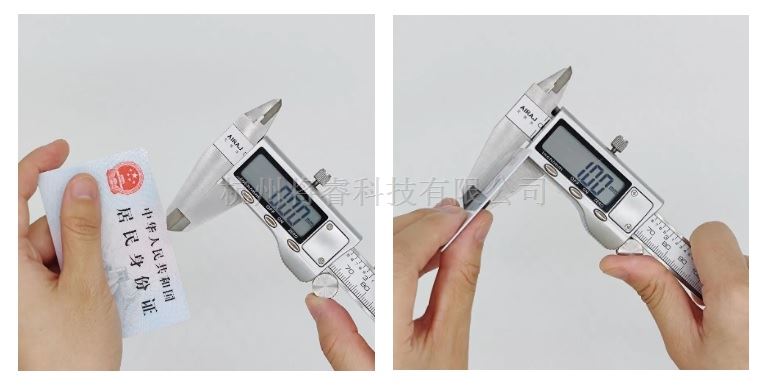

我国二代身份证的厚度为1.0mm,将睿生产的常规薄膜面板厚度最大1.17mm



薄膜开关的厚度范围


薄膜开关通常是6层结构,包含面板层、面胶层、上电路、夹胶层、下电路、背胶层。

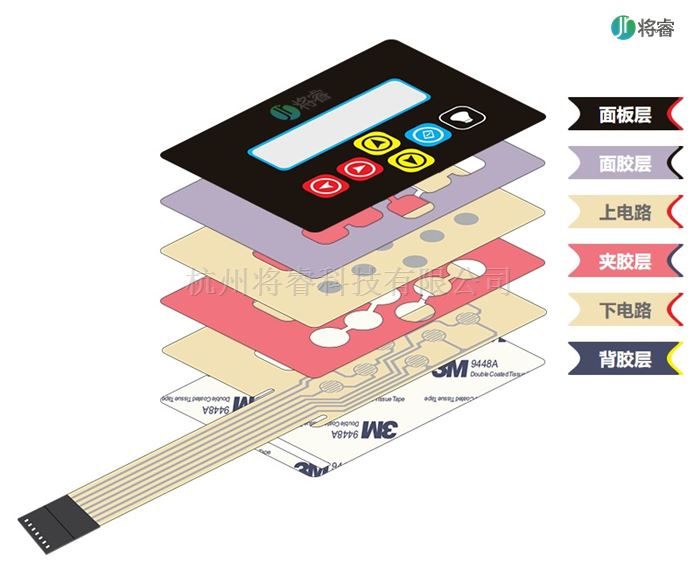

薄膜开关结构图-将睿原创


6层叠加,总厚度一般在0.9mm~1.3mm之间。

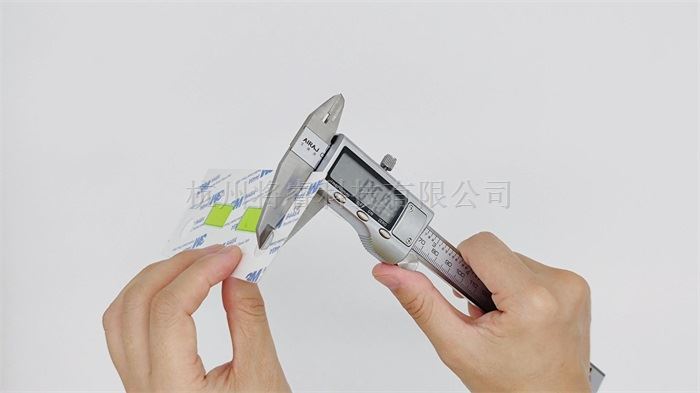

将睿生产的厚度为1.00mm的薄膜开关


而1枚1元硬币的厚度大约是1.83mm。

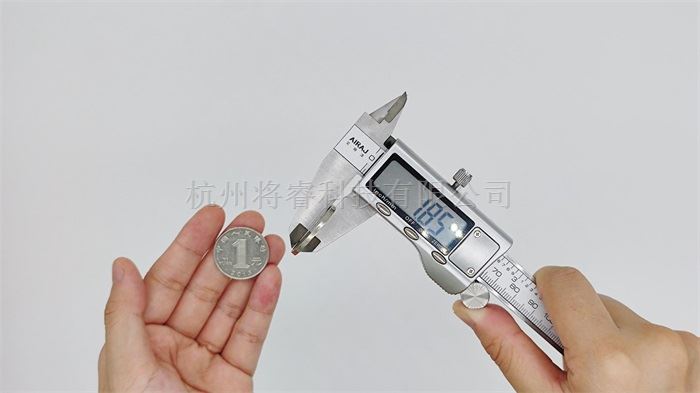

1元硬币厚度为1.85mm


可加厚吗


有些客户要问了,我要是想加厚,能行吗?能!

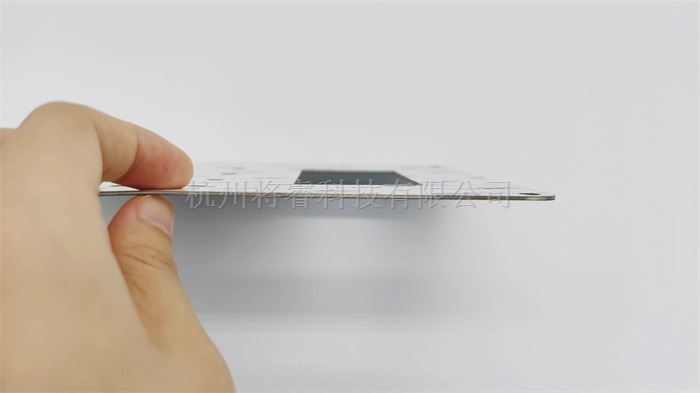

将睿生产的带夹层的薄膜面板


一般面板、开关都是需要安装在某个设备表面的,如果要保证表面的平整性,建议您在设备表面留出有一定深度的凹槽,这个深度,近似等于薄膜开关或面板的总厚度,就可以了。
