仪器仪表中的一款由CD4046构成的金属探测仪电路图

类别:仪器仪表 发布于:2013/12/12 | 2519 次阅读

  通常金属探测仪由两部分组成,即金属探测仪与自动剔除装置,其中检测器为核心部分。检测器内部分布着三组线圈,即中央发射线圈和两个对等的接收线圈,通过中间的发射线圈所连接的振荡器来产生高频可变磁场,空闲状态时两侧接收线圈的感应电压在磁场未受干扰前相互抵消而达到平衡状态。

  VT与C1、C2、探头L 一起组成振荡器, 其频率约为300kHz.探头采用直径为440毫米的线圈。当探头接近埋在地下的金属时, 金属物体相当于短路环, 使L 的电感量减小, 振荡频率随之升高, 表针偏转角度改变。表头易采用零位指示器, 零点位于刻度盘中央, 此电路仍属于频率电压转换电路。

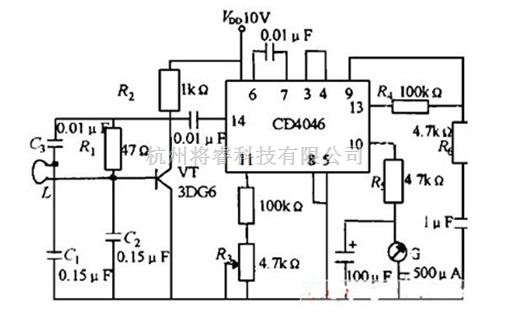

  一旦金属杂质进入磁场区域,磁场受到干扰,这种平衡就被打破,两个接收线圈的感应电压就无法抵消,未被抵消的感应电压经由控制系统放大处理,并产生报警信号(检测到金属杂质)。系统可以利用该报警信号驱动自动剔除装置等,从而把金属杂质排除生产线以外。 如下图为一款由CD4046构成的金属探测仪电路图。
