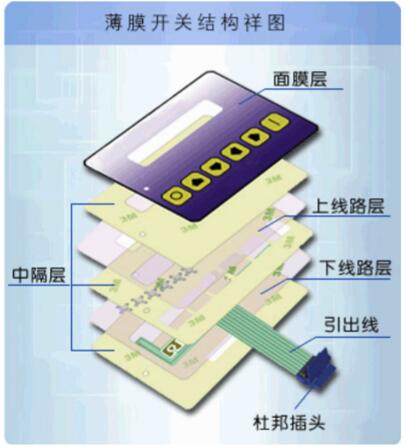

薄膜开关结构图及技术说明

2016-12-06


        薄膜按键开关是由柔性绝缘材料层和导电材料层组合而成的一种密封多层结构非自锁按键开关,是近年来国际上流行的一种集面板与开关功能标记、显示窗、指示灯透明窗、开关内边线、开关电路引出线为一体的新型微电流电子开关构成电子操纵系统总成、其同常规机械开关比较,具有外型美观、寿命长、耐弯折,密封性强、防水、防油污、抗震、耐摔、体积小、超薄、重量轻等常规开关无法比拟的优点。产品主要型号有平面无触感型、弹片凸面触感型、凸面触感型、带LED发光管型、EL背光型、框线凸起型、硬线路板式薄膜开关。



其技术指标:


一、薄膜开关电性能

1、工作电压:≤50VDC;
2、工作电流:≤100mA;
3、接触电阻:0.5~10Ω;
4、绝缘电阻:≥100MΩ;
5、基材耐压:2kDVC;
6、回弹时间:≤6ms;
7、回路电阻:50Ω、150Ω、350Ω三档,或以用户需要确定;
8、绝缘油墨耐压:100VDC。


 二、薄膜开关机械性能

1、可靠性使用寿命:>100万次;
2、闭合位移: 0.1~0.4mm(无触觉)0.4~1.0mm;
3、健标作力: 15~750g力;
4、银浆迁移:在55℃,温度90%,56小时后,二线间为10MΩ/50VDC;
5、银浆线上无氧化,无杂质;
6、银浆线宽≥0.3mm,最小间隔0.3mm,线路毛边<1/3,线路缺口<1/4线宽;
7、引脚间距标准 2.54 2.50 1.27 1.25mm;
8、引出线抗曲度,用d=10mm钢。
9、棍压80次线路不断。


三、薄膜开关环境性能

1、工作温度: -20℃~+70℃;
2、存贮温度: -40℃~+85℃
3、温度95%±5%;
4、大气压: 86~106KPa。
